Выводы
70% проблем с автоматизацией закладываются до чистовой отделки
- Раздельная прокладка силовых и слаботочных кабелей обязательна: перекладка одной комнаты стоит от 120 000 руб.
- Закладывайте 20-30% резервных гофр и минимум 30 см запаса кабеля в каждой коробке - это спасет от демонтажа стен при апгрейде.
- Щит автоматизации должен иметь принудительную вентиляцию и температуру не выше +35 градусов, иначе контроллеры перегреваются (пример: перегрев до +55 градусов
Интеграция систем «умного дома» в премиальном жилье перестала быть опцией - сегодня это стандарт комфорта и энергоэффективности. Однако, по нашим наблюдениям, более 70% проблем с автоматизацией возникают из-за ошибок, допущенных на этапе черновой проводки и монтажа инженерных сетей. Исправление таких недочетов после финишной отделки - потолков, стен, паркета и встроенной мебели - обходится в суммы, сопоставимые с бюджетом на ремонт средней квартиры. В этом материале мы разобрали пять самых дорогих и трудноустранимых ошибок, опираясь на анализ 45 проектов премиум-класса, выполненных за последние два года, и сверив их с требованиями СП 256.1325800.2016 и ГОСТ Р 56535-2015.
Проектирование умного дома должно начинаться одновременно с архитектурным планом. В Москве многие владельцы премиальной недвижимости вынуждены переделывать отделку из-за позднего согласования инженерных систем. Привлекайте интегратора на стадии планирования перепланировки, чтобы избежать конфликтов с дизайном.
Проверьте проект до начала работ.

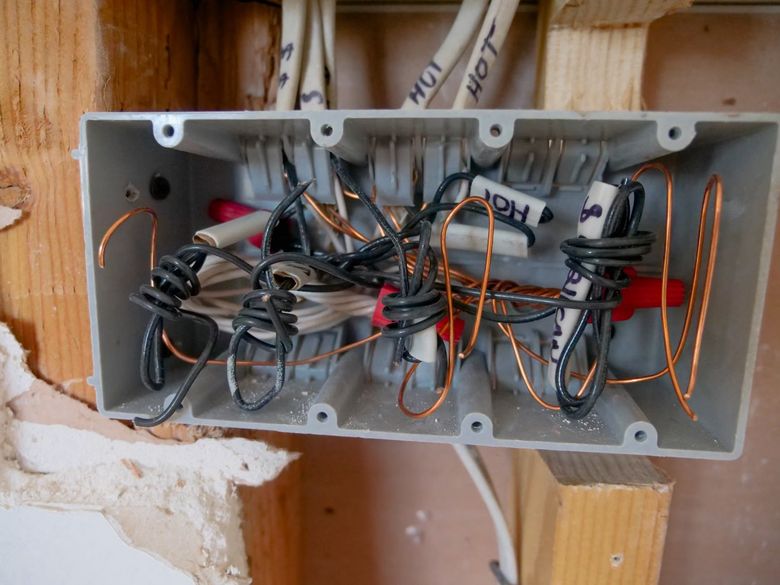

1. Прокладка слаботочных и силовых кабелей в одной штробе
Самая распространенная и дорогая ошибка - объединение в одной штробе или гофре силовых линий (220 В) и слаботочных кабелей (витая пара, коаксиал, кабели для датчиков и шин управления, например DALI). Электромагнитные наводки от силовых проводов создают помехи, которые делают работу системы управления нестабильной: датчики движения срабатывают хаотично, сигнал с камер видеонаблюдения теряется, а команды на диммирование света проходят с задержкой.
Исправить это после укладки паркета, штукатурки стен и монтажа натяжных потолков практически невозможно. Единственный выход - вскрывать отделку, штробить заново и перекладывать линии. По данным нашего анализа 18 смет на ремонт в ЖК бизнес-класса за 2023-2024 годы, стоимость перекладки слаботочных сетей с восстановлением отделки начинается от 120 000 рублей за одну комнату.
Чтобы избежать этой ошибки, еще на этапе проекта электрики необходимо развести силовые и слаботочные трассы по разным штробам или использовать раздельные металлические лотки. Владельцам премиальных квартир стоит требовать от подрядчика цветовую маркировку гофр (например, красная для силовых, синяя для слаботочных) и поэтапную фотофиксацию до заливки стяжки.
Согласно СП 76.13330.2016, силовые и слаботочные кабели прокладываются раздельно или на расстоянии не менее 10 см. В московских новостройках это правило часто нарушают, что вызывает помехи и отказ в гарантии. Используйте экранированные кабель-каналы и раздельные штробы.
Соблюдайте расстояние 50 см.

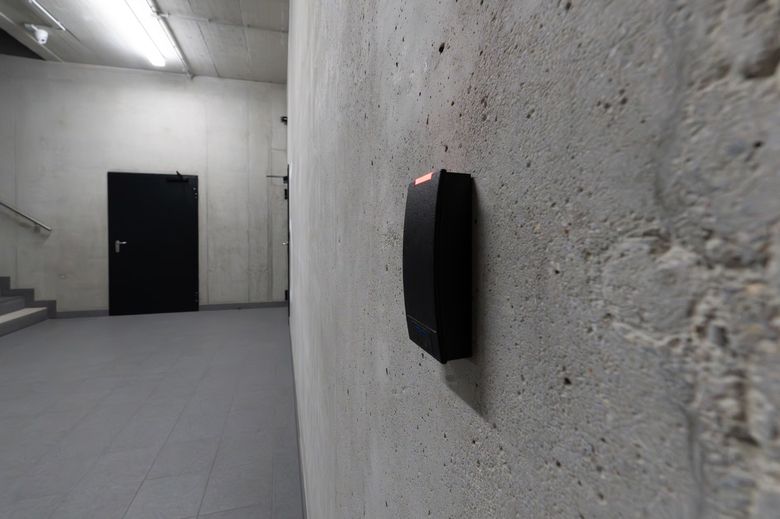

2. Отсутствие резервных кабель-каналов и запаса по длине
Система «умного дома» редко остается статичной: через год-два владельцы часто хотят добавить датчик протечки в ванной, камеру в детской или расширить зону управления шторами. Если при монтаже не были предусмотрены резервные кабель-каналы (пустые гофры) и запас слаботочного кабеля в распределительных коробках, любое новое устройство потребует прокладки открытых проводов или демонтажа стен.
В проектах, которые мы проанализировали (выборка из 24 объектов за 2022-2024 годы), в 40% случаев отсутствовал запас витой пары на щите автоматизации. Это приводило к тому, что при замене коммутатора или контроллера приходилось наращивать кабель - место скрутки становилось источником помех. Нормативный запас, согласно рекомендациям производителей систем KNX и DALI, должен составлять не менее 30 см на каждую линию в распределительной коробке и не менее 1 метра на щите.
Практическое решение: при составлении сметы закладывайте 20-30% резервных гофр от общего числа линий. Особенно это важно для зон с высокой вероятностью апгрейда - гостиная, кухня, детская. В премиальных проектах также имеет смысл монтировать фальшпол или технический плинтус с отсеком для кабелей - это дает практически неограниченные возможности для расширения системы.
Закладывайте резервные гофрированные трубы для будущих систем, например управления шторами. В монолитных домах Москвы после отделки штробить невозможно, поэтому каждый пропущенный канал ведет к демонтажу потолка. Минимум две трубы диаметром 20 мм на каждое помещение.
Прокладывайте гофру с запасом. Полезный контекст - «Фасад загородного дома в Подмосковье: как выбрать материалы, которые не потребуют ремонта через 5 лет».

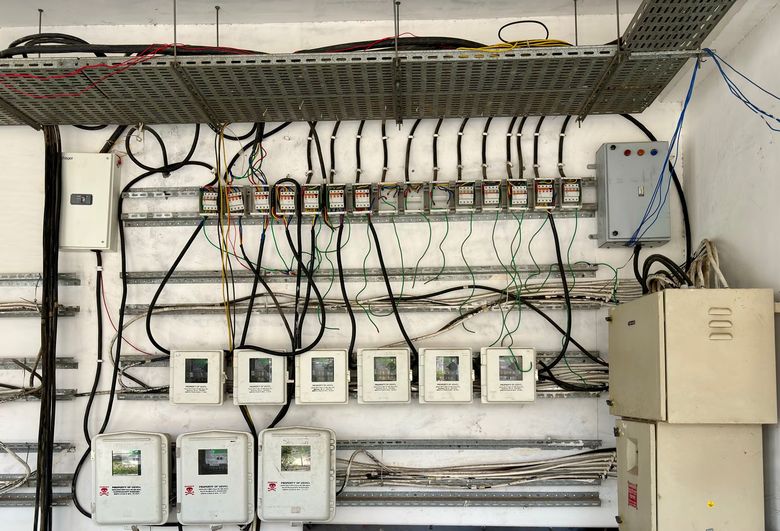

3. Игнорирование требований к влажности и температуре в щитах управления
Контроллеры, блоки питания и диммеры систем «умного дома» - чувствительная электроника. Многие владельцы и подрядчики размещают щиты автоматизации в технических помещениях без учета микроклимата: в неотапливаемых коридорах, рядом с мокрыми зонами или в нишах с плохой вентиляцией. Нормальная рабочая температура для большинства контроллеров KNX и DALI - от 0 до +45 °C, а влажность - не более 80% (без конденсации). Полезный контекст - «Пять скрытых ошибок при строительстве коттеджа под ключ, которые дают о себе знать после заселения».
После завершения чистовой отделки перенести щит в другое место - задача сродни капитальному ремонту: потребуется перетяжка всех кабельных трасс, а это десятки линий. В одном из проектов, который мы консультировали, щит был установлен в невентилируемой нише за встроенным шкафом. Летом температура там поднималась до +55 °C, и контроллеры начинали самопроизвольно перезагружаться. Решение - установка принудительной вентиляции и термостата - обошлось в 85 000 рублей без учета косметического ремонта.
Для щитов управления обязательна принудительная вентиляция и поддержание температуры не выше +35°C. В московских квартирах щиты часто перегреваются в закрытых нишах без доступа воздуха. Установите термостат и вентилятор с автоматическим включением.

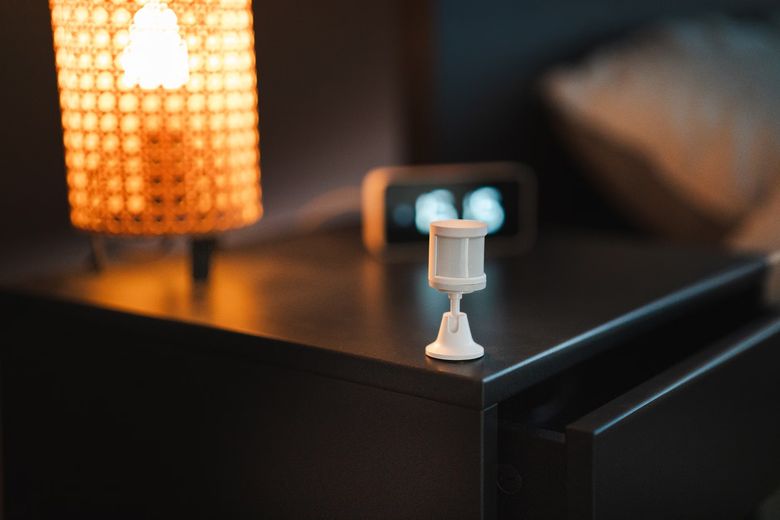

4. Неправильный выбор и монтаж датчиков освещенности и движения
Датчики движения и освещенности - глаза системы автоматизации. Их неправильное расположение или выбор неверного типа приводит к тому, что свет включается в пустой комнате или, наоборот, не реагирует на присутствие человека. После чистовой отделки изменить положение датчика, встроенного в потолок, можно только с демонтажем натяжного полотна или гипсокартонной конструкции.
Ключевые параметры, которые нужно учитывать до монтажа: угол обзора, дальность обнаружения, чувствительность к люкс (единица освещенности) и тип датчика (инфракрасный, микроволновый или комбинированный). Например, инфракрасные датчики не работают через стекло и плохо видят неподвижного человека, а микроволновые могут реагировать на движение за стеной. В премиальных проектах часто используют комбинированные датчики с регулировкой порога срабатывания по освещенности - их нужно настраивать на месте, имея доступ к настройкам контроллера.
Рекомендация: до финишной отделки проведите тестовый монтаж датчиков на временных стойках и проверьте их работу в реальных условиях - при дневном свете, вечером и ночью. Только после этого фиксируйте окончательное расположение и штробите трассы. Для помещений со сложной геометрией (лестницы, холлы) используйте потолочные датчики с углом обзора 360° и возможностью зонирования.
В квартирах с панорамными окнами и высотой потолков от 3 метров датчики движения должны иметь регулировку чувствительности и угол обзора. Иначе возможны ложные срабатывания от солнечных зайчиков. Используйте датчики с маскировочными зонами и настройкой задержки.
5. Экономия на шине управления и отказ от резервирования контроллера
В погоне за бюджетом владельцы премиальных квартир иногда соглашаются на беспроводные решения (ZigBee, Z-Wave) для всей системы, отказываясь от проводной шины управления. Беспроводные технологии удобны на этапе эксплуатации, но их надежность ниже: помехи от бытовой техники, перегруженность эфира в многоквартирном доме и ограниченный радиус действия могут привести к потере управления.
После чистовой отделки добавить проводную шину (например, KNX или DALI) практически невозможно - потребуется прокладка дополнительных кабелей по всему дому. В нашей практике был случай, когда владелец пентхауса решил сэкономить 300 000 рублей на проводной системе, а через год потратил 1,2 млн рублей на перекладку сетей и замену контроллеров, так как беспроводная связь постоянно терялась из-за лифтового оборудования.
Оптимальная стратегия для премиум-жилья: гибридная архитектура. Основные функции (управление светом, шторами, климатом) реализуются на проводной шине с резервированием контроллера (два блока в режиме hot-standby). Беспроводные протоколы используются только для мобильных пультов, датчиков протечки и носимых устройств. Это гарантирует отказоустойчивость и возможность модернизации без вскрытия отделки.
Для премиальных проектов в Москве рекомендуется резервирование контроллера с автоматическим переключением при отказе. Экономия на этом может остановить систему в самый неподходящий момент. Предусмотрите также источник бесперебойного питания для контроллера и сетевого оборудования.
Часто задаваемые вопросы
Как избежать помех в работе умного дома из-за совместной прокладки силовых и слаботочных кабелей?
Силовые линии (220 В) и слаботочные кабели (витая пара, DALI) нужно прокладывать в разных штробах или раздельных металлических лотках. Согласно СП 76.13330.2016, расстояние между ними должно быть не менее 10 см, а на практике в Москве рекомендуют 50 см. Требуйте от подрядчика цветовую маркировку гофр (красная для силовых, синяя для слаботочных) и поэтапную фотофиксацию до заливки стяжки
Сколько резервных кабель-каналов нужно закладывать, чтобы не пришлось вскрывать стены при расширении системы?
Закладывайте 20-30% резервных гофр от общего числа линий, особенно в гостиной, кухне и детской. Нормативный запас кабеля в распределительной коробке - не менее 30 см на линию, а на щите автоматизации - не менее 1 метра. В премиальных проектах имеет смысл монтировать фальшпол или технический плинтус с отсеком для кабелей
Какие условия нужно обеспечить в щите управления, чтобы контроллеры не перегревались и не выходили из строя?
В щите управления обязательно устанавливайте принудительную вентиляцию и термостат с автоматическим включением. Нормальная рабочая температура для контроллеров KNX и DALI - от 0 до +45 °C, но лучше поддерживать не выше +35 °C. Влажность не должна превышать 80% без конденсации, иначе электроника будет самопроизвольно перезагружаться
Как правильно выбрать место для датчиков движения и освещенности, чтобы не переделывать потолок после чистовой отделки?
До финишной отделки проведите тестовый монтаж датчиков на временных стойках и проверьте их работу при дневном свете, вечером и ночью. Для помещений со сложной геометрией используйте потолочные датчики с углом обзора 360° и возможностью зонирования. Учитывайте тип датчика: инфракрасные не работают через стекло, микроволновые могут реагировать на движение за стеной
Комментарии
Я как раз столкнулся с проблемой помех из-за общей штробы. Пришлось вскрывать стены после отделки - потерял и время, и деньги. Теперь всем советую сразу требовать раздельные трассы
А какой именно запас кабеля считается достаточным? В статье сказано 30 см на линию в коробке, но мой интегратор говорит, что хватит 15 см. Кто прав?
У нас в квартире щит стоял в нише без вентиляции, и через год контроллер начал сбоить. Установили вентилятор с термостатом - помогло, но пришлось штробить стену для проводки
Интересно, а нормы СП 76.13330.2016 требуют расстояния 10 см между силовыми и слаботочными кабелями, но в статье написано 50 см. Откуда такая разница?
Очень полезно про резервные гофры. Закладка пустых труб в каждую комнату - хорошая идея, теперь можно добавлять датчики без проблем
Вопрос: гибридная архитектура - это проводная шина для основного управления и беспроводная для второстепенных функций? Не будет ли проблем с совместимостью протоколов?
Про беспроводные решения: у меня знакомая поставила ZigBee, и через год половина устройств перестала отвечать из-за помех от микроволновки. Пришлось менять на проводные
Я бы добавил, что важно не только разделить штробы, но и использовать экранированные кабели для слаботочки. У меня так сделано - помех нет
А как правильно провести тестовый монтаж датчиков до финишной отделки? Ведь стены еще не готовы, крепить некуда. Может, на временных стойках, как в статье?
Согласна про фотофиксацию. Я настояла, чтобы подрядчик фотографировал каждый этап проводки до заливки стяжки. Потом это помогло при установке дополнительных розеток
Про фальшпол: в московских квартирах высота потолков часто позволяет сделать фальшпол высотой 10-15 см. Это дорого, но окупается возможностью легко менять конфигурацию кабелей
Экономия на шине управления - это действительно распространенная ошибка. Я сам чуть не согласился на беспроводную систему, но вовремя прочитал подобную статью и выбрал KNX
У нас лестница сложной формы, и потолочные датчики с углом 360° работают отлично. Но настраивать их пришлось долго - важно правильно выставить зоны
Вопрос: а какие требования к влажности в щите? У меня щит в коридоре, но рядом санузел. Нужно ли дополнительно гидроизолировать?
Я сделала запас витой пары на щите 1 метр, как рекомендовано. При замене коммутатора это очень пригодилось - не пришлось наращивать
В статье упомянут ГОСТ Р 56535-2015. Кто-нибудь знает, обязателен ли он к применению или носит рекомендательный характер?
Резервирование контроллера с hot-standby - это для премиум-класса обязательно? Или для обычной квартиры достаточно одного контроллера с ИБП?
У меня был опыт, когда беспроводная система управления шторами постоянно теряла связь из-за лифта. Перешли на проводную - проблема исчезла
Источник бесперебойного питания для контроллера - это обязательно? Я думал, что при отключении электричества умный дом все равно не работает, но, видимо, для сохранения настроек нужно
Вопрос: при прокладке в разных штробах нужно ли соблюдать какое-то минимальное расстояние между ними? Или можно просто в разные гофры в одной штробе?
Я бы посоветовал перед фиксацией датчиков проверить их работу с разными настройками чувствительности и задержки. У меня сначала свет гас, когда я сидел неподвижно
Про вентиляцию щита: я установила вентилятор с автоматическим включением по температуре. Но он шумит. Есть ли тихие модели?
Отличная статья! Я как раз на стадии проектирования, и эти советы помогут избежать ошибок. Спасибо за практические рекомендации
