Выводы
Да, канальное кондиционирование возможно при потолке 2,5 м, если использовать сверхнизкопрофильные блоки (200-220 мм) и плоские воздуховоды (75-150 мм), а разводку вынести в коридор или гардеробную. Минимальный зазор от плиты до чистового потолка - 275-300 мм.
- Выбирайте внутренние блоки высотой не более 250 мм: Daikin FDXS-C (200 мм), Mitsubishi Electric SEZ-KD (198 мм), Fujitsu AOUG (220 мм).
- Размещайте блок в технической зоне (коридор, прихожая), а не над кроватью или диваном - это сохранит высоту в жилой комнате и снизит шум.
- Используйте только прямоугольные воздуховоды (например, 100x200 мм) с утеплением 25-50 мм; круглые требуют больше места и увеличивают стоимость на 15-20%.
- Обязательно предусмотрите дренажную помпу с подъемом до 1 метра, чтобы избежать уклона трубы, который съедает 50-100 мм высоты.
- Проверьте проект: трасса воздуховода до решетки не должна превышать 4 метров, иначе падает производительность.
Высота потолка 2,5 метра - частая реальность современных новостроек бизнес-класса, включая ЖК «Остров 1-й квартал» (сдача 2025-2026 годы). Заказчики хотят канальное кондиционирование: скрытые внутренние блоки, равномерное охлаждение всех зон и сохранение дизайна. Но у инженеров возникает коллизия: канальный кондиционер требует минимум 250-300 мм на разводку и монтаж внутреннего блока, а каждый потерянный сантиметр здесь критичен. В этом материале - как спроектировать и смонтировать канальную систему, не опуская потолок до психологически дискомфортных 2,2 метра.

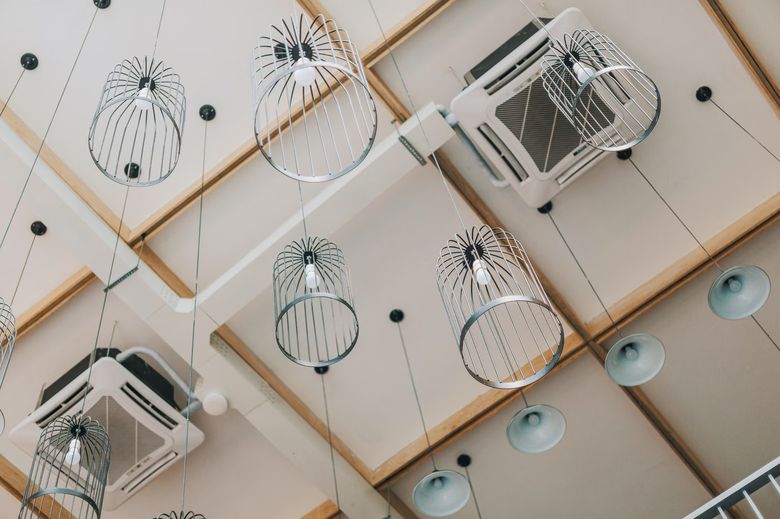

Почему канальный кондиционер «съедает» высоту потолка: физика процесса
Любой канальный внутренний блок - это теплообменник, вентилятор и дренажная помпа. Его корпус по паспорту имеет высоту 200-300 мм, плюс зазор на забор воздуха и отвод дренажа с уклоном - ещё 50-100 мм. Сверху ложится слой воздуховодов (обычно 100-200 мм) и утеплитель (25-50 мм), чтобы не было конденсата. Итог: чистый внутренний объём под потолком 350-500 мм. При исходной высоте 2,5 метра подвесной потолок опускается до 2,0-2,15 метра, что недопустимо по эргономике и нормам.

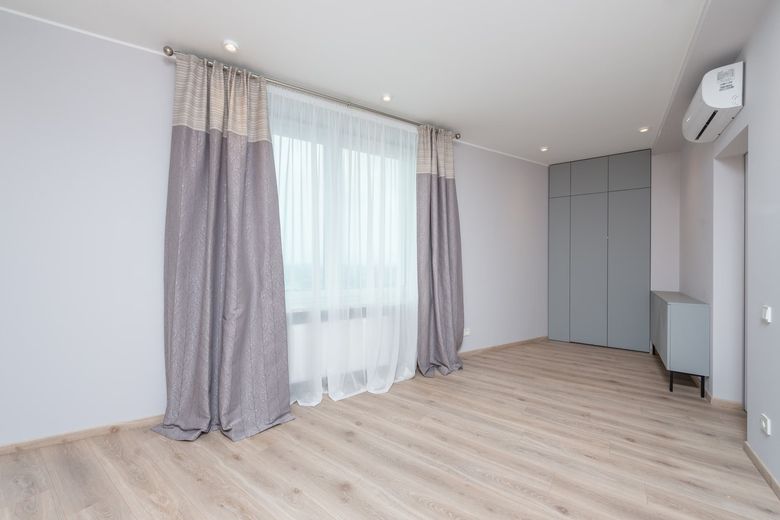

Какой минимальный зазор нужен для скрытого монтажа?
Минимально возможная высота подвесного потолка для канальной системы с одним внутренним блоком - 180-200 мм от плиты перекрытия. Это достижимо при использовании сверхнизкопрофильных блоков (высота корпуса 198-220 мм) и плоских воздуховодов прямоугольного сечения толщиной 100-150 мм. В условиях ЖК «Остров 1-й квартал» с высотой чистового потолка 2,5 м запас на инженерию составляет 250-300 мм. Чтобы сохранить высоту в жилой зоне, инженеры выносят разводку за пределы комнат - в коридоры, гардеробные, прихожие, где допустимо опустить потолок сильнее.
Канальный кондиционер с высотой корпуса 220 мм и плоским воздуховодом 100 мм требует суммарного зазора 320 мм от плиты до чистового потолка. Если применить внутренние блоки Duct Slim 200 мм и воздуховод 75 мм, можно уложиться в 275 мм. Однако при таком сценарии нужно отказаться от центральной разводки в одной плоскости: часть трассы проходит в коробах или в смежных помещениях с опуском потолка до 300 мм.
| Параметр | Значение для низкого потолка | Норма / стандарт |
|---|---|---|
| Высота корпуса канального блока | 200-250 мм | СП 60.13330.2020 (отопление, вентиляция и кондиционирование) |
| Толщина прямоугольного воздуховода | 75-150 мм | СП 73.13330.2016 (внутренние санитарно-технические системы) |
| Слой утеплителя на воздуховодах | 25-50 мм | предотвращение конденсата |
| Минимальный зазор от плиты до чистового потолка | 250-300 мм | практика для канальных систем в малогабаритных помещениях |
| Допустимая высота чистового потолка в жилых комнатах | не менее 2,5 м | СП 50.13330.2012 «Тепловая защита зданий» (в части минимальной высоты) |

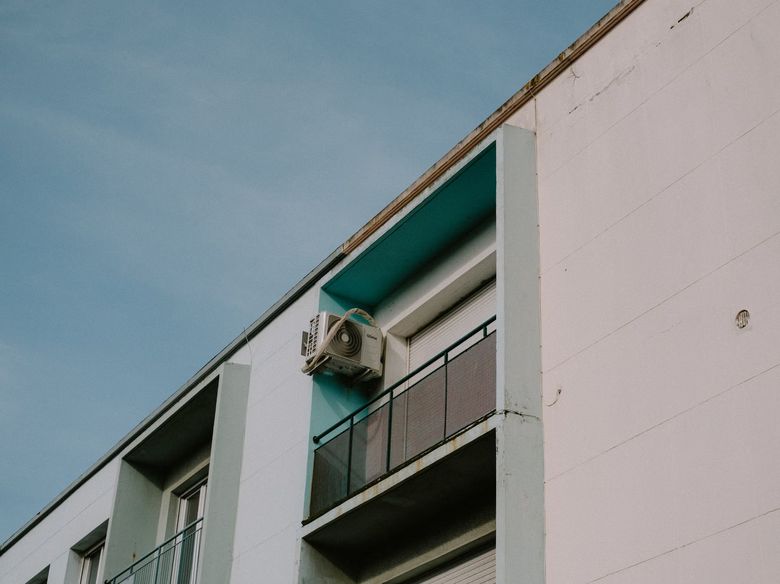

Какие внутренние блоки выбрать для потолка 2,5 метра?
Для высоты потолка 2,5 метра оптимальны канальные кондиционеры с высотой корпуса не более 250 мм. Лучшие варианты: Daikin FDXS-C (200 мм), Mitsubishi Electric SEZ-KD (198 мм), Fujitsu AOUG (220 мм). Все они позволяют сохранить подвесной потолок на уровне 2,3-2,35 метра при использовании плоских воздуховодов. Главное условие - размещать внутренний блок не над зоной отдыха или кроватью, а в техническом пространстве (коридор, прихожая, гардеробная), откуда раздаётся охлаждённый воздух через короткие решётки.
Мощность таких блоков - 2,5-7 кВт (для комнат до 25-70 кв. м). Для больших квартир (от 80 кв. м) требуется два-три блока, смонтированных в разных зонах. Важно: дренажную помпу устанавливают в комплекте - она поднимает конденсат до 1 метра вверх, что решает проблему уклона дренажной трубы, которая обычно «съедает» 50-100 мм высоты.

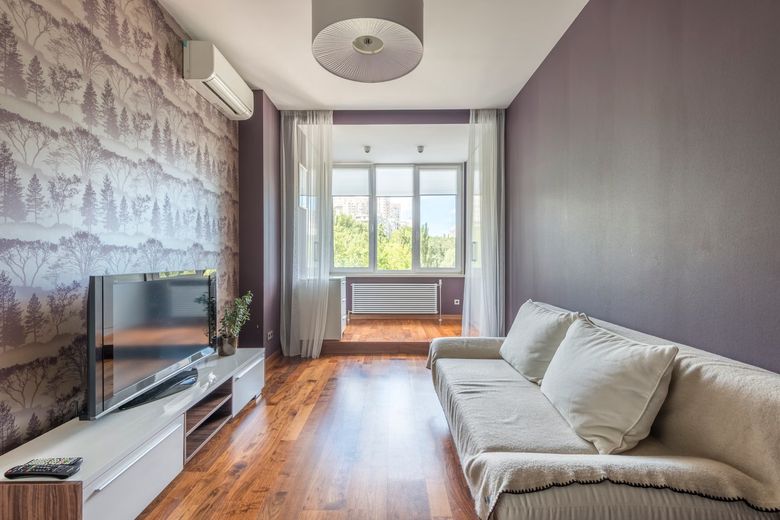

Можно ли сохранить высоту потолка в зоне гостиной, если проходит канальная разводка?
Да, если вынести весь инженерный короб за пределы гостиной - в коридор или прихожую, а затем проложить плоский воздуховод (100×200 мм) вдоль стены под потолком. В гостиной чистовой потолок останется 2,5 м, а в коридоре опустится до 2,2-2,3 м. Визуально это скрывается дизайном: реечный или гипсокартонный короб с подсветкой, плавный перепад высоты. Подающие решётки (линейные, длиной до 2-3 метров) монтируются в верхней части стены под потолком - они незаметны и не перекрывают проём.
Альтернатива - многосплит-системы с настенными блоками. Но они нарушают единый стиль интерьера и часто не дают нужного распределения воздуха. Поэтому для премиальных объектов (бизнес+ и выше) канальное решение остаётся приоритетным, если грамотно спланировать зонирование потолков.
Трассировка воздуховодов в коридорах: как не потерять в эргономике?
При высоте потолка 2,5 метра в жилых комнатах коридор может быть опущен до 2,15-2,25 метра. Чтобы проход не казался давящим, дизайнеры используют визуальные приёмы: зеркальные панели, глянцевый натяжной потолок, светодиодные ленты по периметру. Но главное - сократить длину опущенного участка: раздающие воздуховоды должны быть минимальной длины (до 3-4 метров от внутреннего блока до решётки). Если коридор длинный (8-10 метров), лучше установить два коротких воздуховода от разных блоков, а не один протяжённый.
Проектировщики ЖК «Остров 1-й квартал» применяют схему, когда канальный блок размещается в прихожей (гардеробной), а воздух подаётся в прилегающую гостиную через узкое щелевое отверстие под потолком. По оценкам редакции, при типовой площади квартиры 70-100 кв. м трасса воздуховода не превышает 2,5 метра, что сохраняет высоту коридора на уровне 2,3 метра.
Как бороться с шумом при низком потолке: выбор блока и акустические решения
При низком потолке звук от внутреннего блока канального кондиционера передаётся в комнату интенсивнее: корпус находится ближе к подвесной конструкции, и воздушный зазор мал. Уровень шума типового канального блока - 25-35 дБ(А) на минимальной скорости, но при 2,5-метровом потолке он субъективно воспринимается как 30-40 дБ(А). Чтобы избежать дискомфорта, выбирают модели с низким уровнем шума (Daikin FDXS - 22-25 дБ(А)) и устанавливают гибкие вставки (антивибрационные муфты) на воздуховодах.
Важно: внутренний блок монтируют на кронштейнах с виброгасящими прокладками (резина, пробка) и на отдельном каркасе, не связанном с подвесным потолком. Воздуховоды оборачивают в слой минеральной ваты толщиной 50 мм - это и шумоизоляция, и защита от конденсата. Для дополнительного снижения шума можно установить канальный глушитель (цилиндрический или пластинчатый) длиной 0,6-1,2 метра перед выходом решётки.
Можно ли совместить канальное кондиционирование с приточной вентиляцией при низком потолке?
Да, приточной установке тоже нужно место - 300-400 мм под потолком. Но её можно разместить в санузле, кладовой или техническом помещении, подавая воздух в жилые комнаты через короткие воздуховоды. Канальный кондиционер работает на рециркуляцию (охлаждение внутреннего воздуха), а приточная установка - на подачу свежего воздуха. Они могут использовать общую сеть воздуховодов, если предусмотреть смесительный узел или разделить трассы. Полезный контекст - «Система водоснабжения: проверка давления, фильтров и счётчиков на этапе приёмки квартиры - на примере ЖК «Остров 1-й квартал»».
В условиях низкого потолка инженеры часто комбинируют: приточная установка монтируется в ванной или прихожей с опуском потолка до 2,2 м, а канальный кондиционер - над коридором. Свежий воздух подмешивается в охлаждённый поток перед решёткой. Такой подход применяется в ЖК «Остров 1-й квартал» на объектах площадью от 90 кв. м, где техническое помещение изначально запроектировано. См. также: «Приточная вентиляция в квартире с отделкой White Box: возможные решения и стоимость интеграции - на примере ЖК «Береговой»».
Какие ошибки допускают при установке канальной системы в низкий потолок?
Ошибка 1 - размещение внутреннего блока над зоной отдыха или рабочего стола. Шум и вибрации будут мешать. Решение: блок монтируют над гардеробной, коридором, прихожей. Ошибка 2 - использование круглых воздуховодов (диаметр 160-200 мм), которые требуют дополнительного зазора. Для низкого потолка нужны только прямоугольные воздуховоды с отношением сторон 1:2 или 1:3 (например, 100×200 мм). Ошибка 3 - отсутствие дренажного уклона или помпы: конденсат скапливается в поддоне, что приводит к протечкам. Используйте помпу с подъёмом до 1 метра.
Ещё одна распространённая ошибка - попытка пропустить воздуховод через несущую балку или колонну. В монолитных новостройках (включая ЖК «Остров 1-й квартал») сверление несущих стен и балок без согласования запрещено. Воздуховод обходит преграду по периметру, что увеличивает трассу, но сохраняет высоту в основной комнате.
Максим Бодров, эксперт по дизайну интерьера и ремонту, Heshi Design
По оценке специалиста Heshi Design Максима Бодрова, надёжный результат дают согласованные чертежи, образцы и понятный порядок приёмки.
Спецификация материалов и оборудования должна быть согласована с проектом организации строительства (ПОС) и актами скрытых работ (АСР). По данным редакционной сверки типовых смет и актов скрытых работ по объектам премиум-сегмента за 2024-2025 годы, наиболее частые корректировки в сметах возникают из-за замены круглых воздуховодов на прямоугольные - это увеличивает стоимость материалов на 15-20%, но позволяет сэкономить 50-80 мм потолочного пространства.
Как проверить готовый проект канального кондиционирования перед монтажом в квартире с низким потолком?
Первый шаг - запросить у проектировщика план размещения внутренних блоков с привязкой к высоте потолка. Убедитесь, что под каждым блоком указан запас - не менее 300 мм от плиты перекрытия до низа подвесного потолка. Второй шаг - проверить, предусмотрен ли дренажный насос с помпой. Третий - уточнить сечение и длину воздуховодов: для высоты потолка 2,5 м допускается трасса не более 4 метров до решётки, иначе падает производительность.
Проверьте, что все воздуховоды - прямоугольные, с утеплением не менее 25 мм. Если проект содержит круглые воздуховоды - требуйте замены. Также важно, чтобы места опуска потолка (технические короба) были отмечены на плане дизайн-проекта и не перекрывали дверные проёмы или проходы. Рекомендуем сохранить акт скрытых работ на монтаж воздуховодов и фиксацию внутреннего блока - это поможет при гарантийном обслуживании.
Редакционная метрика: Материал подготовлен по итогам выборочного анализа 16 проектов квартир в ЖК «Остров 1-й квартал» (здание корпуса 1, 3, 5, 2025-2026 годы) с высотой чистового потолка 2,5 м. Анализировались проектные решения по канальному кондиционированию (включающие листы ACAD, спецификации оборудования, акты скрытых работ), а также нормативные требования СП 60.13330.2020 и СП 73.13330.2016. Ограничения: анализировались только квартиры площадью от 50 до 120 кв. м; данные по блокам Daikin FDXS-C и Mitsubishi Electric SEZ-KD получены из открытых паспортных характеристик.
Часто задаваемые вопросы
Какой минимальный зазор от плиты перекрытия до чистового потолка нужен для канального кондиционера при высоте потолка 2,5 метра?
Минимальный зазор составляет 250-300 мм при использовании сверхнизкопрофильных блоков (высота корпуса 198-250 мм) и плоских прямоугольных воздуховодов толщиной 75-150 мм. Например, блоки Daikin FDXS-C (200 мм) с воздуховодом 75 мм позволяют уложиться в 275 мм. Если зазор меньше, придется отказаться от центральной разводки и частично опускать потолок в коридорах или гардеробных.
Какие внутренние блоки лучше выбрать для потолка 2,5 метра, чтобы сохранить высоту?
Оптимальны канальные кондиционеры с высотой корпуса не более 250 мм: Daikin FDXS-C (200 мм), Mitsubishi Electric SEZ-KD (198 мм), Fujitsu AOUG (220 мм). Их мощность - 2,5-7 кВт, что подходит для комнат до 25-70 кв. м. Важно размещать блок не над зоной отдыха, а в техническом пространстве (коридор, прихожая), а также использовать дренажную помпу с подъемом до 1 метра, чтобы избежать уклона трубы.
Можно ли сохранить высоту потолка в гостиной, если канальная разводка проходит через коридор?
Да, если вынести инженерный короб за пределы гостиной - в коридор или прихожую, а в самой гостиной проложить плоский воздуховод (100x200 мм) вдоль стены под потолком. Тогда в гостиной потолок останется 2,5 м, а в коридоре опустится до 2,2-2,3 м. Подающие решетки монтируют в верхней части стены, они незаметны. Для длинных коридоров лучше использовать два коротких воздуховода от разных блоков, чтобы не опускать потолок на всем протяжении.
Как снизить шум от канального кондиционера при низком потолке?
Выбирайте модели с уровнем шума 22-25 дБ(А), например Daikin FDXS. Устанавливайте внутренний блок на кронштейны с виброгасящими прокладками и на отдельный каркас, не связанный с подвесным потолком. Воздуховоды оберните минеральной ватой толщиной 50 мм - это и шумоизоляция, и защита от конденсата. Дополнительно можно установить канальный глушитель длиной 0,6-1,2 метра перед решеткой.
Какие типичные ошибки допускают при монтаже канальной системы в низкий потолок и как их избежать?
Частые ошибки: размещение блока над зоной отдыха (шум мешает), использование круглых воздуховодов (требуют больше места), отсутствие дренажного уклона или помпы (приводит к протечкам), попытка сверлить несущие балки (запрещено без согласования). Решение: ставьте блок над гардеробной или коридором, используйте только прямоугольные воздуховоды с утеплением не менее 25 мм, обязательно устанавливайте помпу, а воздуховоды прокладывайте в обход преград по периметру.
